Насос ГНОМ 10-10Д, 220В
Основные технические характеристики электронасосов на номинальном режиме работы
| Типоразмер насоса | ГНОМ 10-10Д |
|
Параметры энергопитания
|
1~220В |
| Ток, А | 8,0 |
| Номинальная мощность электродвигателя, кВт | 1,1 |
| Подача м³/ч (л/с) | 10 (2,78) |
| Напор, м | 10 |
|
КПД, %, не менее |
30 |
| Масса, кг, без шнура питания | 16,0 |
|
Примечания: 1. Допустимое отклонение напора минус 10%, ток +15%, КПД минус 3%, отклонение напряжения сети питания +10% минус 5% и частоты тока ±2%. 2. КПД указан для оптимальной точки, находящейся в рабочем интервале характеристики.
|
|
Предназначение
Электронасосы центробежные погружные типа Гном предназначены для откачивания загрязненных вод температурой до 35 ºС, исполнение Тр – до 60 ºС плотностью до 1100 кг/м³, при содержании твердых механических примесей до 10 % по массе с плотностью твердых частиц не более 2500 кг/м³ и максимальным размером до 5 мм. Корпусные детали и рабочие колеса электронасосов серии Гном выполнены из чугуна; корпусные детали насосов серии 1Гном выполнены из высокопрочной пластмассы, рабочие колеса – из чугуна. Электронасосы выпускаются в однофазном исполнении на напряжение 220 В и в трехфазном исполнении на напряжение 380 В частотой 50 Гц. Не предназначены для эксплуатации во взрыво и пожароопасных помещениях. Климатическое исполнение У* ГОСТ 15150-69. Режим работы продолжительный.
Расшифровка обозначения
Условное обозначение электронасоса ГНОМ 10-10Д:
- ГНОМ – торговое наименование
- 10 – номинальная подача
- 10 – номинальный напор
-
Д – с поплавковым выключателем (с датчиком уровня).

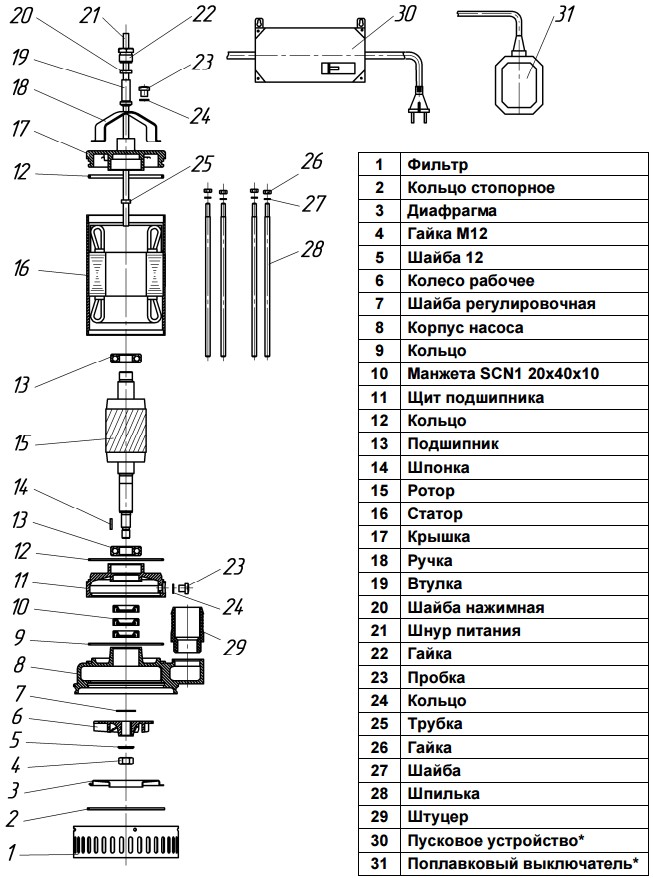

Устройство электронасоса

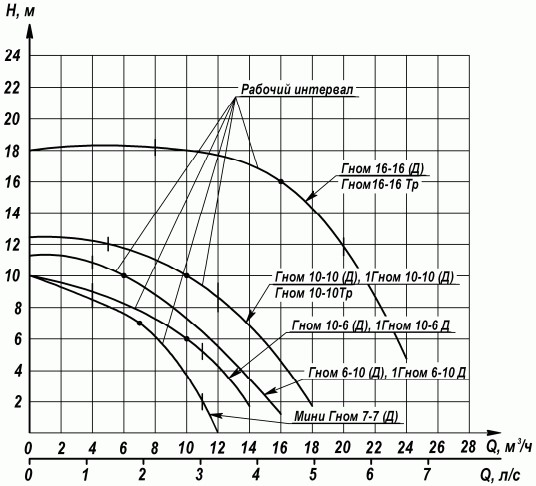

Характеристики насоса

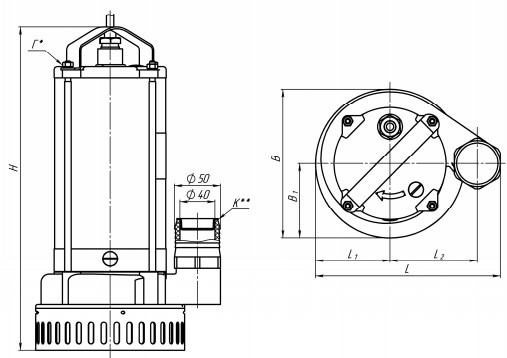

Присоединительные и габаритные размеры электронасоса
| Типоразмер электронасоса | Размеры, в мм | |||||
| H | L | L1 | L2 | B | B1 | |
|
ГНОМ 10-10Д, 220В |
380 | 210 | 81 | 95 | 162 | 81 |
|
* Гарантийное пломбирование ** Консервационное пломбирование |
||||||
