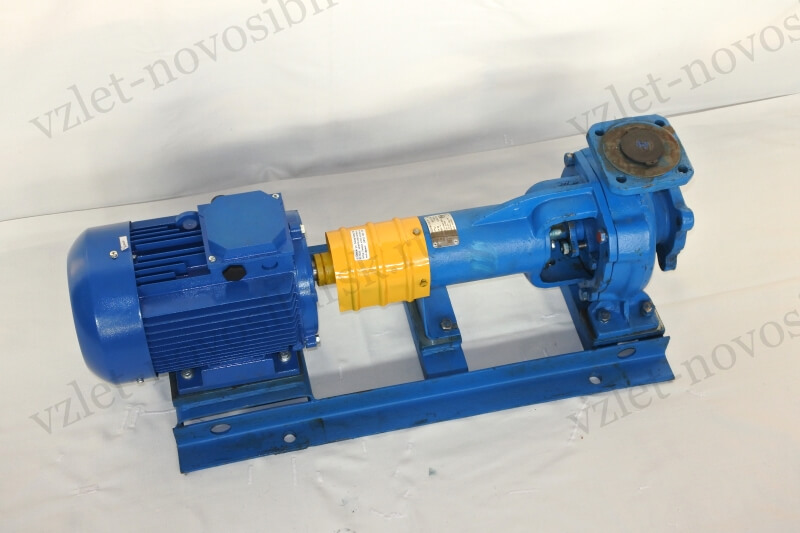

Насос 1К65-50-160б

Насос 1К65-50-160б

Насосы 1К65-50-160б являются изделиями с центробежным принципом действия, с горизонтальным расположением, с консолью на валу, уплотняемым сальником или механическими уплотнителями на торце.
Ротор насоса 1К65-50-160б – правовращающийся.

Технические данные

  • Конструкция – центробежная.
  • Исполнение – консольное.
  • Рабочая среда – вода техническая (исключая морской тип) и жидкости с:
    • механическими свойствами (по плотности, вязкости) – близкими к воде;
    • пределами рН – от 6 до 9;
    • твёрдыми частицами меньше 0,2 мм в поперечнике при массовом содержании не выше 1%;
    • температурой от 263 до 358К (от -10 до +85˚С).
  • Вид насоса в агрегате 1К65-50-160б по назначению – I (восстанавливаемый).
  • Исполнения по климату – У3.1 и Т2.
  • Пригодность для работы в помещениях с опасностью возникновения взрыва (зоны 1 и 2) или пожара – варианты насосов 1К65-50-160б с уплотнением вала по торцу и с взрывозащищённым электродвигателем.
  • Экспортная поставка – возможна (ОСТ26-06-2011-79).

Устройство

Корпус отливается из чугуна. Наружу выходят 2 патрубка. По входному, располагающемуся по оси вращения рабочего колеса, в насос засасывается перекачиваемая жидкость. Она колесом отбрасывается к периферии рабочей полости и вытесняется в отвод спирально-кольцевого профиля. Оттуда она выходит из корпуса насоса 1К65-50-160б по идущему вертикально вверх нагнетательному патрубку. Этот патрубок находится в той же плоскости, что и ось вращения вала. Для крепления агрегата к монтажному основанию в корпусе предусмотрены лапы.

Центробежное колесо насоса 1К65-50-160б выполнено по закрытому типу с односторонним входом жидкости вдоль оси. Действующие по оси силы ослабляются при помощи следующих решений. На колёсах в диапазоне условных диаметров от 200 до 315 мм эту функцию выполняют выполненные на основном диске разгрузочные отверстия, с 160 мм – импеллером, выполненном там же.

Уплотнение находится в своём корпусе, который прикреплён к корпусу насоса 1К65-50-160б посредством кронштейна. Соединяется кронштейн с первым при помощи винтов, со вторым – фланца. Уплотнение охлаждается жидкостью непосредственно перекачиваемой (если её температура не превышает 60˚С), либо от стороннего источника (если превышает). Охладитель подаётся к уплотнителю через соответствующие отверстия в его корпусе.

Кодировка

В условном обозначении насоса 1К65-50-160б:

  • первая цифра означает, что конструкция первой модернизации;
  • буква «К» – консольный тип конструкции;
  • 65 и 50 – диаметры патрубков в мм (входного и выходного, соответственно);
  • 160 – условный диаметр рабочего колеса в мм;
  • б - обточка рабочего колеса - вторая.
Типоразмер насоса Величина для патрубка
Всасывающий Нагнетательный
Fx Fy Fz Mx My Mz Fx Fy Fz Mx My Mz
Н Н∙м Н Н∙м
1К65-50-160б 700 310 490 210
Примечание: Ось X – вдоль оси насоса, ось Y – параллельно фланцу всасывающего патрубка, ось Z – вертикально вверх.
Типоразмер насоса Величина для патрубка Ру, МПа (кгс/см²)
Всасывающий Нагнетательный
1К65-50-160б 1,6(16) 1,6 (16)
Наименование показателя Значение показателя
Средняя наработка до отказа, ч
Средний ресурс до капитального ремонта, ч
Среднее время до восстановления, ч
Назначенный срок службы, лет
Коэффициент готовности
Срок сохраняемости, лет
6000
32000
8
6
0,998
2

Габаритные размеры насосного агрегата 1К65-50-160б

Габаритные размеры насосного агрегата 1К65-50-160б
Типоразмер Мах
подача
Размеры,
мм
Масса,
кг
Электро-
двигатели
Мощ-
ность,
кВт
L L1 l l1 l2 А А1 А2 А3 Н Н1 В В1 В2
1К65-50-160-c
1К65-50-160-т
32 АИР100L2
АИМ100L2
5,5 892
920
775 80 140 122 480±1,1 320±1,1 - - 352 192 226 365 113 95
130
1К65-50-160а-c
1К65-50-160а-т
28 АИР100S2
АИМ100S2
4.0 862
902
89
130
1К65-50-160б-c
1К65-50-160б-т
24 АИР100S2
АИМ100S2
4.0 862
902
89
130

Основные технические характеристики насоса 1К65-50-160б

Типоразмер насоса Параметры Параметры Масса
насоса
Q, м³/ч H, м ДКЗ, м Мощность, кВт Обороты, об/мин кг
1К65-50-160б 20 25 3,8 4 3000 50

Габаритные размеры насоса

Габаритные размеры насоса 1К65-50-160б
Обозначение l l1 l2 a а1 a2 b b1 b2 b3 b4 B B1 М
1К65-50-160б 80 385 50 275 70 100 240 190 140 110 145 - 125 М12Х1,5

Характеристики насоса

Характеристики насоса
