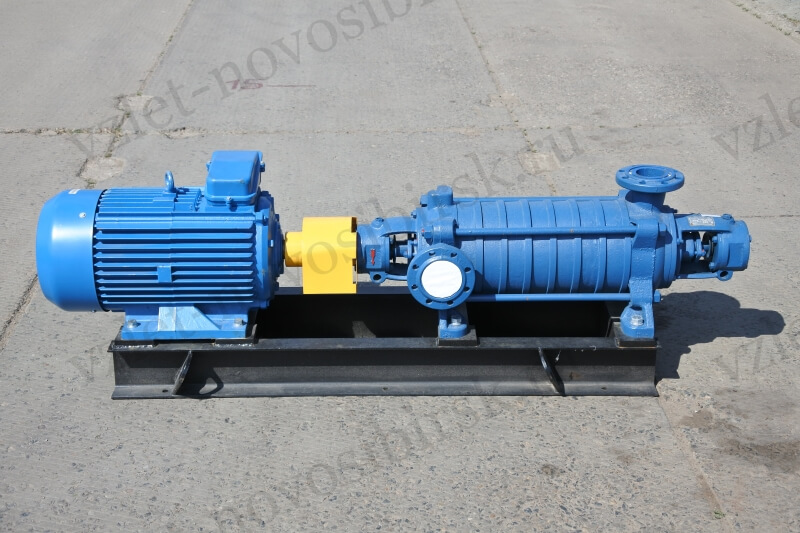

Насос ЦНС 13-210

Насос ЦНС 13-210

Мощность эл. двигателя
18,5 кВт
ДКЗ, не более
3,0 м
КПД насоса
49 %
Частота вращения
2950 об/мин
Подача
13 м³/ч
Напор
210 м

Устройство насоса

Насосы ЦНС 13-210 перемещают поток перекачиваемой жидкости с помощью нескольких рабочих колес, последовательно смонтированных на одном валу, в одном корпусе. В корпусе многоступенчатого секционного насоса имеются отдельные секции, число которых равно числу рабочих колес минус единица, так как одно колесо расположено в крышке корпуса. Секционная конструкция корпуса насоса позволяет менять напор жидкости, не изменяя подачи. Практически напор будет равен сумме напоров, создаваемых каждым рабочим колесом. Следует особо обратить внимание на то, что насосы ЦНС 13-210 стабильно и долговечно работают с подпором 2-6м.

Назначение и эксплуатационные условия

Насос ЦНС 13-210 предназначен для перекачивания воды с водородным показателем pH 7-8,5, с массовой долей механических примесей не более 0,1% и размером твердых частиц не более 0,1 мм и температурой от 1 до 45 °C. Применяются для водоотлива каменноугольных шахт, а также в системах водоснабжения и повышения давления в контурах холодной воды.

Размеры агрегата

Размеры агрегата ЦНС 13-210
Марка  Размеры, ммМасса, кг
LBH
ЦНС 13-210 1768220 621 494

Размеры насоса

Размеры насоса ЦНС 13-210
МаркаL1L2L3L4Масса,кг
ЦНС 13-210 479 369 459 1123271

Технические характеристики

Технические характеристики насоса ЦНС 13-210
