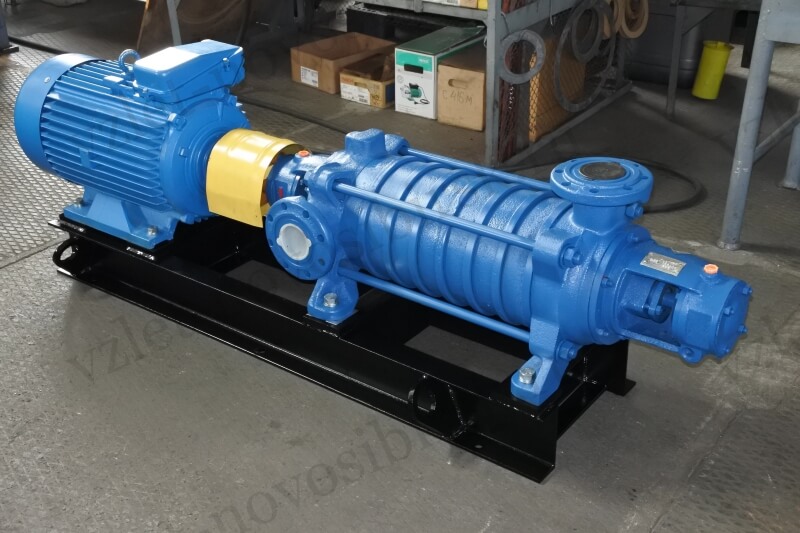

Насос ЦНС 13-315

Насос ЦНС 13-315

Мощность эл. двигателя
30 кВт
ДКЗ, не более
3,0 м
КПД насоса
49 %
Частота вращения
2950 об/мин
Подача
13 м³/ч
Напор
315 м

Устройство насоса

Насосы ЦНС 13-315 перемещают поток перекачиваемой жидкости с помощью нескольких рабочих колес, последовательно смонтированных на одном валу, в одном корпусе. В корпусе многоступенчатого секционного насоса имеются отдельные секции, число которых равно числу рабочих колес минус единица, так как одно колесо расположено в крышке корпуса. Секционная конструкция корпуса насоса позволяет менять напор жидкости, не изменяя подачи. Практически напор будет равен сумме напоров, создаваемых каждым рабочим колесом. Следует особо обратить внимание на то, что насосы ЦНС 13-315 стабильно и долговечно работают с подпором 2-6м.

Назначение и эксплуатационные условия

Насос ЦНС 13-315 предназначен для перекачивания воды с водородным показателем pH 7-8,5, с массовой долей механических примесей не более 0,1% и размером твердых частиц не более 0,1 мм и температурой от 1 до 45 °C. Применяются для водоотлива каменноугольных шахт, а также в системах водоснабжения и повышения давления в контурах холодной воды.

Размеры агрегата

Размеры агрегата ЦНС 13-315
Марка  Размеры, ммМасса, кг
LBH
ЦНС 13-315 2006220 640 612

Размеры насоса

Размеры насоса ЦНС 13-315
МаркаL1L2L3L4Масса,кг
ЦНС 13-315 630511 601 1265334

Технические характеристики

Технические характеристики насоса ЦНС 13-315
