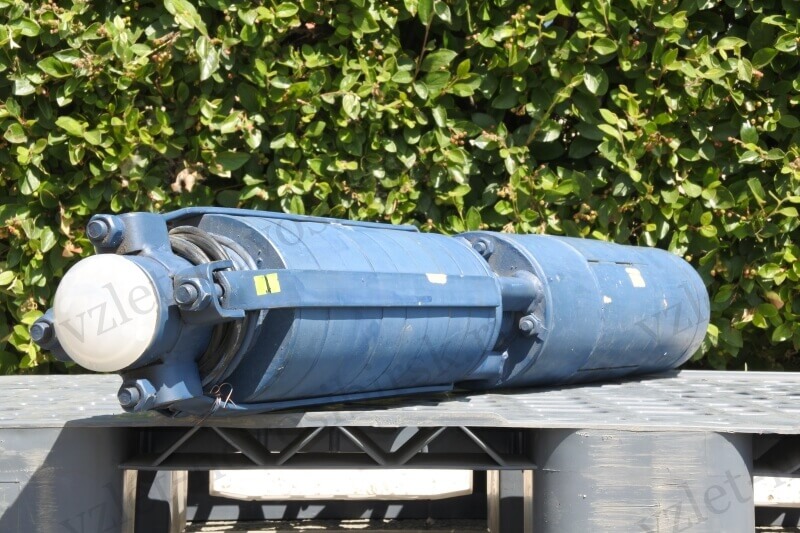

Скважинный насос ЭЦВ 6-6,5-85

Описание насоса

Погружные скважинные насосы типа ЭЦВ состоят из асинхронного погружного электродвигателя и одно/многоступенчатого центробежного насоса, соединенных между собой жесткой муфтой.
Жидкость подаётся через расположенный между насосом и электродвигателем подвод, защищённый от попадания крупных механических частиц сетчатым фильтром.

Это один из наиболее широко распространённых на рынке России и стран СНГ тип скважинных электронасосных агрегатов. Благодаря простоте конструкции и доступной цене данный вид насосов эксплуатируется на большинстве предприятий водного хозяйства, в системах водоснабжения населённых пунктов.

Области применения

• Городское и сельское водоснабжение;
• Ирригация, системы полива и орошения;
• Промышленное водоснабжение;
• Горнорудная промышленность;
• Системы повышения давления;
• Общепромышленное назначение;
• Понижение уровня грунтовых вод.

Технические характеристики

• Степень защиты электродвигателя: IP68;
• Метод пуска: прямой (DOL) ;
• Номинальное напряжение питания: 50 Гц, 3х380 В;
• Допускаемое отклонение питания: -5 ... +10%;
• Синхронная частота вращения электродвигателя: 3000 об/мин;
• Минимальная скорость потока для охлаждения электродвигателя: 0,2 м/сeк.

Условия эксплуатации

• Перекачиваемая среда – вода;
• Температура воды до 25 °С;
• Общая минерализация (сухой остаток) до 1500 мг/л;
• Содержание сульфатов до 500 мг/л;
• Содержание хлоридов до 350 мг/л;
• Содержание сероводорода до 1,5 мг/л;
• Содержание песка до 100 мг/л.

Основные преимущества

• Низкие затраты на обслуживание;
• Простота установки и эксплуатации (сборка/ разборка без применения специального инструмента);
• Отсутствие охлаждающего кожуха благодаря единому внешнему диаметру корпуса электродвигателя и насосной части;
• Устойчивая работа электродвигателя при нестабильных параметрах электросети;
• Водозаполненный электродвигатель не требует применения специальных жидкостей и автоматически заполняется водой после установки агрегата в скважине;
• Широкая номенклатура взаимозаменяемых деталей насосов и двигателей.

Характеристики КПД

Графические характеристики насосов приведены в соответствии с требованиями ГОСТ 6134-2007 / ISO 9906:1999 (Приложение А), для следующих условий:

• для номинальной частоты вращения электродвигателей;
• при питании от электросети номинальной частотой 50 Гц;
• перекачиваемая жидкость – вода температурой +20 °С;
• кинематическая вязкость воды: 1·10-6 м²/с (1сСт).

Графические характеристики приведены с учётом потерь напора в обратном клапане насоса. Характеристики КПД приведены для отдельной ступени насоса.

Габаритные размеры и характеристики насоса

• ЭЦВ 6-6,5-85
• ЭЦВ – тип агрегата;
• 6 – внутренний диаметр обсадной трубы скважины в дюймах
  (1 дюйм = 25,4 мм.)
• 6,5 – номинальная подача, м³/ч.
• 85 – номинальный напор в метрах водяного столба.
