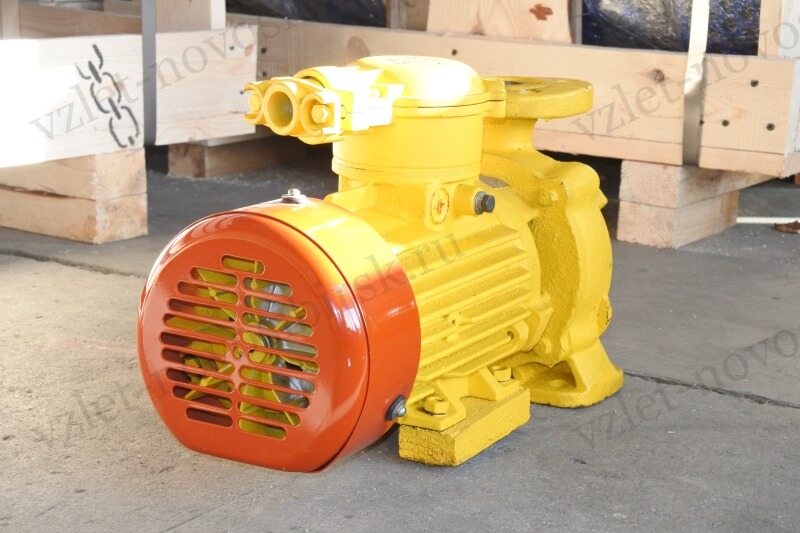

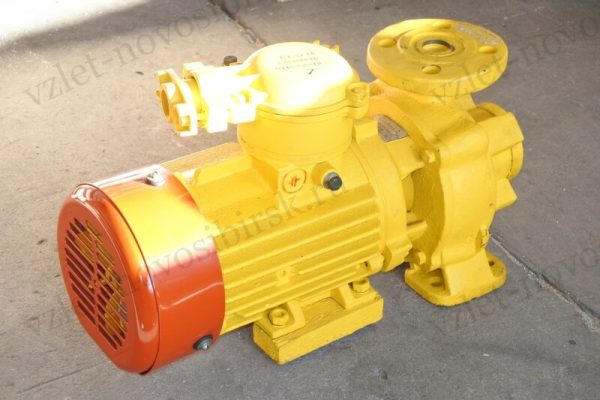

Топливный насос КМ 50-32-160Е

Топливный насос КМ 50-32-160Е

Назначение

Центробежные консольные электронасосы КМ 50-32-160Е и агрегаты на их базе предназначены для перекачивания нефтепродуктов температурой от минус 40 ºС до плюс 50 ºС, вязкостью до 10-4 м²/с (100 сСт), с содержанием твердых взвешенных частиц в количестве не более 0,2 % и размером не более 0,2 мм. Агрегаты укомплектованы взрывозащищенными электродвигателями и предназначены для эксплуатации во взрывоопасных зонах помещений и наружных установках классов 1 или 2 по ГОСТ 30852.9-2002, в которых могут образовываться взрывоопасные смеси горючих газов или паров с воздухом, относящихся к категориям IIA и IIB и группам взрывоопасных смесей Т1, Т2, Т3 и Т4 по ГОСТ 30852.5-2002.

Применение

Допустимо применение агрегатов для перекачивания невзрывоопасных жидкостей: воды (кроме морской) из водоемов и резервуаров промышленного и сельского водоснабжения и других жидкостей, сходных с водой по плотности, вязкости и химической активности, с установкой торцового уплотнения для соответствующего типа и температурного диапазона перекачиваемой жидкости. Температура перекачиваемой жидкости от 0 ºС до 85 ºС. Содержание твердых взвешенных частиц в количестве не более 0,2% и размером не более 0,2 мм.

Для перекачивания невзрывоопасных жидкостей изготавливаются в климатическом исполнении У, категории размещения 2, согласно ГОСТ 15150-69.

В условное обозначение добавляется индекс «В». Насосы с индексом «В» могут эксплуатироваться на взрывоопасных объектах.

Гидравлические характеристики

Гидравлические характеристики насоса КМ 50-32-160Е
Гидравлические характеристики насоса КМ 50-32-160Е

Технические характеристики

Насос Dh (м) N (кВт) Iном (А) M (кг) Q (м³/час) H (м) h (%)
КМ 50-32-160Е 3,5 3 6,1 45 12,5 32 45
  • Q - производительность, м³/час;
  • H - напор, м;
  • Dh - допускаемый кавитационный запас (м);
  • h - КПД агрегата, %;
  • Iном - ток номинальный (А);
  • М - масса, кг;
  • Ду наг. - диаметр нагнетательного патрубка, мм;
  • Ду вс. - диаметр встасывающего патрубка, мм.

Конструкция насоса

Насосы КМ 50-32-160Е состоят из электродвигателя и насоса, установленного на валу и фланце двигателя. Монтируются и поставляются на опорной раме. Насос горизонтальный, центробежный моноблочного типа. Основными деталями и сборочными единицами являются: рабочее колесо, торцовое уплотнение, корпус. Рабочее колесо одностороннего входа, крепится на валу электродвигателя с помощью специальной гайки. Корпус имеет всасывающий и напорный патрубки, направление всасывающего патрубка – горизонтальное, напорного – вертикальное.

Вращение вала – по часовой стрелке, если смотреть со стороны электродвигателя. Уплотнение между валом и неподвижным фланцем осуществляется торцовым уплотнением. Охлаждение торцового уплотнения осуществляется перекачиваемой жидкостью.

ВНИМАНИЕ: Насосы перед пуском необходимо заполнять перекачиваемой жидкостью, так как разряжение, создаваемое рабочим колесом при вращении в воздушной среде, слабое и его не хватит для подъема жидкости. Всасывающий трубопровод должен быть полностью заполнен перекачиваемой жидкостью. Запрещается запускать «всухую», то есть без предварительного заполнения перекачиваемой жидкостью корпуса и подводящего трубопровода, во избежание выхода из строя торцового уплотнения.

Присоединительные и габаритные размеры

Присоединительные и габаритные размеры
Типоразмер d8, мм d7, мм D6, мм D5, мм D4, мм d3, мм d2, мм D1, мм H1, мм l3, мм l2, мм l1, мм L, мм
КМ 50-32-160Е 100 90 50 18 135 100 78 32 305 190 70 95 515
Типоразмер l8,  мм d11, мм l7,  мм l6,  мм l5,    мм h1,  мм h,  мм l4,    мм H,  мм D10, мм D9, мм
КМ 50-32-160Е 60 110 125 140 91 90 132 240 292 14 М12-7Н

Расшифровка обозначения

Насос КМ 50-32-160Е ТУ 3631-120-75666544-2007 где,

  • К – консольный;
  • М – моноблочный;
  • 50 – диаметр всасывающего патрубка, мм;
  • 32 – диаметр нагнетательного патрубка, мм;
  • 160 – номинальный диаметр рабочего колеса, мм;
  • Е – для перекачивания жидкостей во взрывоопасных зонах;
  • В – для перекачивания невзрывоопасных жидкостей;
  • У – климатическое исполнение;
  • 2 – категория размещения

Показатели надежности насоса

Ресурсы, сроки службы:

  • установленная безотказная наработка, ч, не менее - 4500;
  • наработка на отказ, ч - 6300;
  • установленный ресурс до капитального ремонта, ч, не менее - 25000;
  • средний ресурс до капитального ремонта в течение назначенногосрока службы, ч - 30000;
  • назначенный срок службы, лет, (не менее) - 10.
