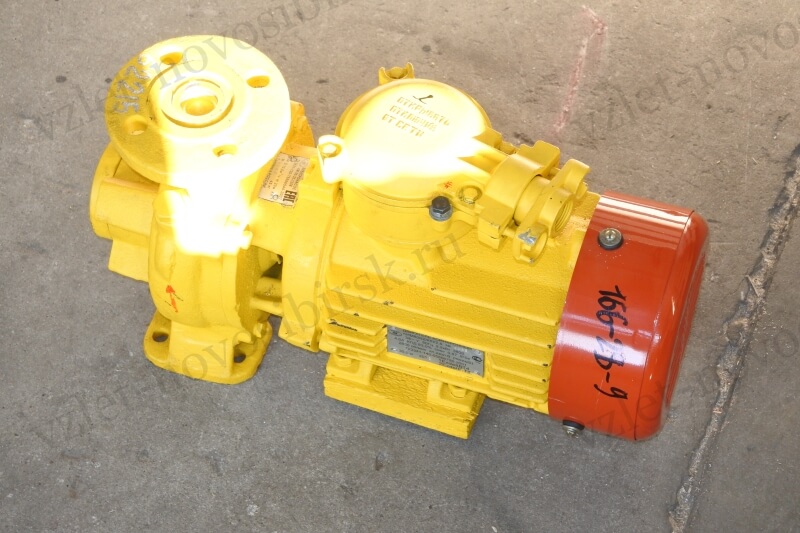

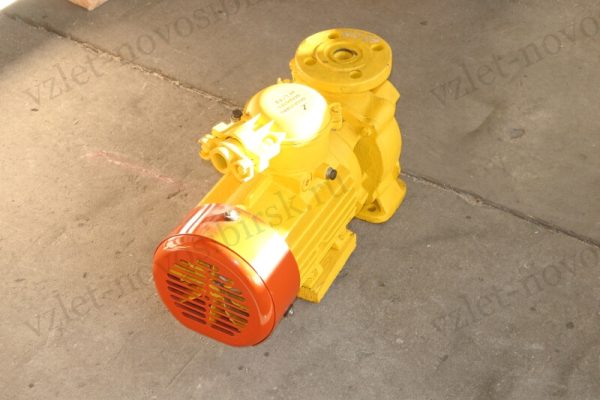

Топливный насос КМ 50-32-200Е

Топливный насос КМ 50-32-200Е

Назначение

Центробежные консольные электронасосы КМ 50-32-200Е и агрегаты на их базе предназначены для перекачивания нефтепродуктов температурой от минус 40 ºС до плюс 50 ºС, вязкостью до 10-4 м²/с (100 сСт), с содержанием твердых взвешенных частиц в количестве не более 0,2 % и размером не более 0,2 мм. Агрегаты укомплектованы взрывозащищенными электродвигателями и предназначены для эксплуатации во взрывоопасных зонах помещений и наружных установках классов 1 или 2 по ГОСТ 30852.9-2002, в которых могут образовываться взрывоопасные смеси горючих газов или паров с воздухом, относящихся к категориям IIA и IIB и группам взрывоопасных смесей Т1, Т2, Т3 и Т4 по ГОСТ 30852.5-2002.

Применение

Допустимо применение агрегатов для перекачивания невзрывоопасных жидкостей: воды (кроме морской) из водоемов и резервуаров промышленного и сельского водоснабжения и других жидкостей, сходных с водой по плотности, вязкости и химической активности, с установкой торцового уплотнения для соответствующего типа и температурного диапазона перекачиваемой жидкости. Температура перекачиваемой жидкости от 0 ºС до 85 ºС. Содержание твердых взвешенных частиц в количестве не более 0,2% и размером не более 0,2 мм.

Для перекачивания невзрывоопасных жидкостей изготавливаются в климатическом исполнении У, категории размещения 2, согласно ГОСТ 15150-69.

В условное обозначение добавляется индекс «В». Насосы с индексом «В» могут эксплуатироваться на взрывоопасных объектах.

Гидравлические характеристики

Гидравлические характеристики насоса КМ 50-32-200Е
Гидравлические характеристики насоса КМ 50-32-200Е

Технические характеристики

Насос Dh (м) N (кВт) Iном (А) M (кг) Q (м³/час) H (м) h (%)
КМ 50-32-200Е 3,5 2,2 4,6 35 8 30 41
  • Q - производительность, м³/час;
  • H - напор, м;
  • Dh - допускаемый кавитационный запас (м);
  • h - КПД агрегата, %;
  • Iном - ток номинальный (А);
  • М - масса, кг;
  • Ду наг. - диаметр нагнетательного патрубка, мм;
  • Ду вс. - диаметр встасывающего патрубка, мм.

Конструкция насоса

Насосы КМ 50-32-200Е состоят из электродвигателя и насоса, установленного на валу и фланце двигателя. Монтируются и поставляются на опорной раме. Насос горизонтальный, центробежный моноблочного типа. Основными деталями и сборочными единицами являются: рабочее колесо, торцовое уплотнение, корпус. Рабочее колесо одностороннего входа, крепится на валу электродвигателя с помощью специальной гайки. Корпус имеет всасывающий и напорный патрубки, направление всасывающего патрубка – горизонтальное, напорного – вертикальное.

Вращение вала – по часовой стрелке, если смотреть со стороны электродвигателя. Уплотнение между валом и неподвижным фланцем осуществляется торцовым уплотнением. Охлаждение торцового уплотнения осуществляется перекачиваемой жидкостью.

ВНИМАНИЕ: Насосы перед пуском необходимо заполнять перекачиваемой жидкостью, так как разряжение, создаваемое рабочим колесом при вращении в воздушной среде, слабое и его не хватит для подъема жидкости. Всасывающий трубопровод должен быть полностью заполнен перекачиваемой жидкостью. Запрещается запускать «всухую», то есть без предварительного заполнения перекачиваемой жидкостью корпуса и подводящего трубопровода, во избежание выхода из строя торцового уплотнения.

Присоединительные и габаритные размеры

Присоединительные и габаритные размеры
Типоразмер D1 H, мм D10, мм l4, мм l3, мм l2, мм l1, мм L, мм
КМ 50-32-200Е 2 310 32 305 210 66 66 450
Типоразмер l8, мм d11, мм l7, мм l6, мм l5, мм h1, мм h, мм D6
КМ 50-32-200Е 50 10 100 125 75 80 135 1

Расшифровка обозначения

Насос КМ 50-32-200Е ТУ 3631-120-75666544-2007 где,

  • К – консольный;
  • М – моноблочный;
  • 50 – диаметр всасывающего патрубка, мм;
  • 32 – диаметр нагнетательного патрубка, мм;
  • 200 – номинальный диаметр рабочего колеса, мм;
  • Е – для перекачивания жидкостей во взрывоопасных зонах;
  • В – для перекачивания невзрывоопасных жидкостей;
  • У – климатическое исполнение;
  • 2 – категория размещения

Показатели надежности насоса

Ресурсы, сроки службы:

  • установленная безотказная наработка, ч, не менее - 4500;
  • наработка на отказ, ч - 6300;
  • установленный ресурс до капитального ремонта, ч, не менее - 25000;
  • средний ресурс до капитального ремонта в течение назначенногосрока службы, ч - 30000;
  • назначенный срок службы, лет, (не менее) - 10.
