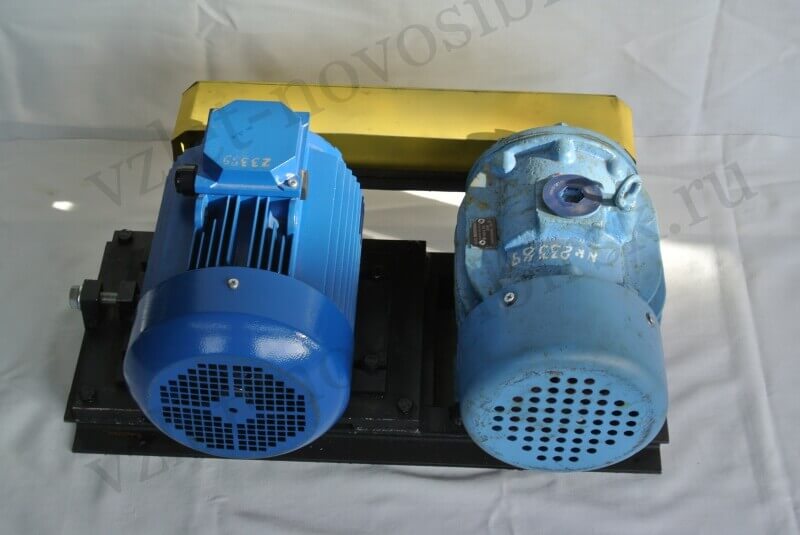

Характеристики
Наименование параметра | Значение параметра |
Быстрота действия насосов при давлении всасывания 50 кПа (375 мм. рт. ст.), атмосферном давлении 100 кПа (750 мм.рт.ст.), температуре всасываемого воздуха (20±5)оС и частоте вращения ротора (23,8±0,4) с-1 (1430±20) об/мин. |
60 (1000) м3/ч (л/мин.) |
Условный проход впускного и выпускного отверстий | 40 мм |
Резьба впускного и выпускного и выпускного отверстий | 1S дюйм |
Диаметр выходного конца вала ротора | 28 мм |
Масса | не более 48 кг |
Габариты (с масленкой) длина ширина высота |
не более 400 мм не более 240 мм не более 485 мм |
Потребляемая мощность насосом в вакуумном агрегате | не более 4 кВт |
Срок службы до списания (в комплекте вакуумного агрегата) | не более 7 лет |
Ресурс | не менее 14000 ч |
Предназначение
Насос может применяться в других машинах для животноводства и кормопроизводства, где требуется создание вакуумметрического давления. Насос предназначен для эксплуатации в районах с умеренным климатом (климатическое исполнение У) на открытом воздухе (категория размещения 1) в диапазоне температур от минус 10°С до плюс 45°С и высота над уровнем моря не более 1000 м.
Устройство и работа насоса
Внутри цилиндрического корпуса вращается ротор. Ротор имеет четыре паза, в которых свободно перемещаются текстолитовые лопатки.
При вращении ротора лопатки периодически погружаются в пазы или выходят из них, изменяя при этом объем между двумя смежными лопатками.
Этот объем (считая от наименьшего зазора между корпусом и ротором) за один оборот ротора при всасывании увеличивается, создавая разрежение между лопатками, а затем перед выпуском уменьшается и воздух под давлением выпускается в атмосферу. Ротор вращается в шарикоподшипниках, установленных в посадочных отверстиях. Подшипники со стороны внутренней полости насоса закрыты шайбами. Для ориентации крышек относительно корпуса при сборке насоса установлены штифты. Направление вращения ротора указано стрелкой на корпусе насоса. В зависимости от исполнения насоса имеет один или два выходных конца ротора.
Комплектность
- Насос УВД 10.000 - 1 шт.;
- Масленка - 1 шт.;
- Фильтр - 2шт.;
- Прокладка - 2 шт.;
- Шланг - 1 шт.;
- Паспорт - 1 экз.
Общий вид насоса
Условные обозначения
- ротор УВД10.010.;
- штифт УВД20.608;
- крышка УВД20.103;
- крышка УВД20.004;
- корпус УВД20.002;
- винт М6х8 ГОСТ 17473-80;
- шайба 6 ГОСТ 6402-70;
- кожух УВД20.006;
- втулка УВД20.006;
- болт М8-6gx30 ГОСТ 7796-70;
- шайба 8 ГОСТ 6402-70;
- шайба НВУ 00 402;
- крыльчатка УВД 20.005;
- рым-болт М8.019 ГОСТ 4751-73;
- масленка УВД 10.020;
- табличка УВД 20.407;
- болт М10-6gx30 ГОСТ 7796-70;
- шайба 10 ГОСТ 6402-70;
- шайба УВА 01.106;
- подшипник 306 ГОСТ 8338-75;
- манжета 1.2-45х65-1 ГОСТ 8752-79;
- шпонка 8х11 ГОСТ 24071-80.
Вакуумный насос УВД 10.000
Условные обозначения
- винт М6х12;
- штифт 8х32х35;
- крышка УВД.10.103;
- штуцер УВА.1-.603;
- манжета 1,2-45х65-1;
- подшипник 306;
- шпонка 8х7х36;
- лопатка УВБ.01.001;
- шайба УВА.01.106Б;
- ротор УВД.10.010;
- прокладка УВА.01.005;
- болт М10х30;
- крышка УВД.10.102;
- корпус УВД.10.101.
