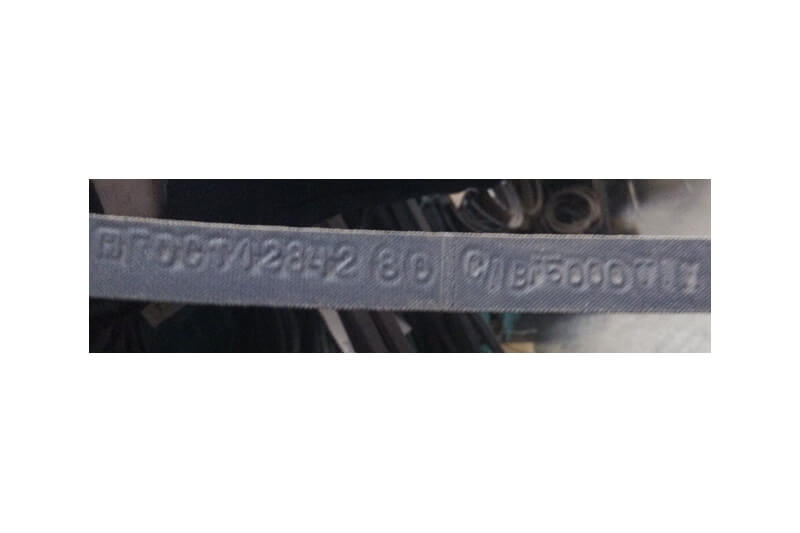

Ремень клиновой C(В) – 5000 ГОСТ 1284-89

Ширина большего основани
22 мм
Высота ремня номинальная
14 (13.5) мм
Предельное отклонение высоты ремня
+0.5/-0.5 мм
Расчетная ширина номинальная
19.0 мм
Предельное отклонение расчетной ширины
+0.8/-0.5 мм
Угол клина (пред. отклонение +-1°)
40°

remen klinovoj harakteristiki

C(В) - сечение

4250 - номинальная расчетная длина ремня

W - ширина большего основания

Wр - расчётная ширина

T - высота ремня

α - угол клина
