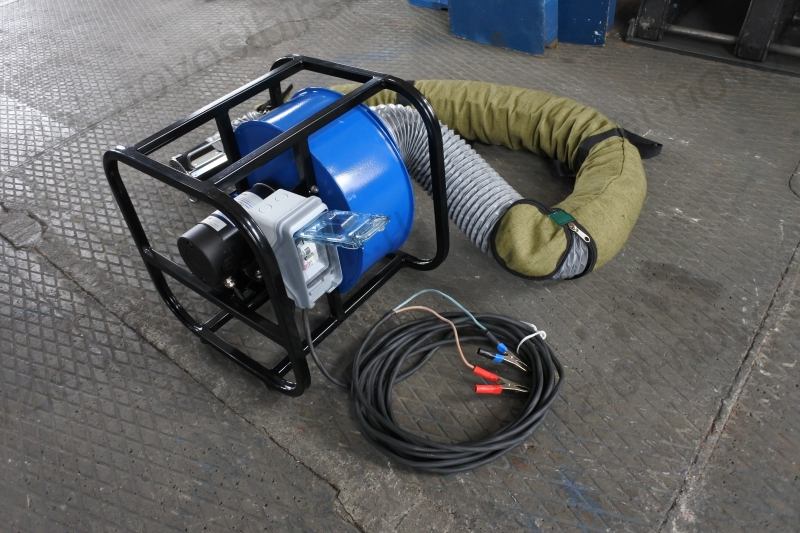

Вентилятор ВП-1000 (12 В)

Вентилятор ВП-1000 (12 В) переносной

Важно!

Данный вид относится к разряду центробежных. Переносной вентилятор ВП-1000 предназначен для продувки различных видов колодцев (как водопроводных, так и кабельных, канализационных и др.). Его нужно использовать для безопасности работников, прежде чем проводить в колодцах осмотры и измерения, обеспечив с его помощью проточную или вытяжную вентиляцию.
Способен функционировать как в приточном, так и в вытяжном режиме, выдерживает температуру от -30 до +45 ºС.

Преимущества

1. Высокая производительность и давление сокращает время продувки колодцев.

2. Небольшой вес из-за применения облегченной рамы и алюминиевого корпуса.

3. Компактные размеры.

4. Универсальность. Возможно использовать как в вытяжном режиме, так и в приточном.

5. Вход и выход защищен решеткой от попадания посторонних предметов.

6. Быстрая подготовка к работе из-за применения в конструкции быстроразъемного соединения для подключения гибкого воздуховода. Время подключения воздуховода занимает 3 секунды.

7. Укомплектован автоматом защиты электродвигателя от перегрузки, установленном в брызгозащищенном боксе.

8. Удобная, складная ручка для переноски и опускания в колодец гибкого рукава.

9. Укомплектован кабелем подключения к АКБ длиной 10 м с разъемами типа «крокодил».

Принцип работы

  • Воздушные массы перемещаются за счёт энергии вращающегося рабочего колеса.
  • Во время вращения колеса, воздух проходит через коллектор, поступает в каналы, которые находятся между лопатками и под воздействием центробежных сил подходит к периферии. После этого он перемещается к выходному отверстию по спирали корпуса.
  • При необходимости конструкция может быть видоизменена, при этом негативные изменений в аэродинамических характеристиках и показателях надёжности не возникнет.

Правила безопасного монтажа и эксплуатации

  • Условия эксплуатации вентилятора переносного ВП-1000 должны соответствовать указанным в паспорте, который прилагается к изделию;
  • Климатические условия и режимы эксплуатации также задекларированы в нормативно-технической документации;
  • Техобслуживание и плановый ремонт должен проводиться согласно срокам, предусмотренных предприятием-изготовителем;
  • В «Правилах устройства электроустановок» прописаны условия монтажа электрооборудования. Все подвижные детали, выступающие за корпус, должны быть ограждены;
  • По ГОСТу необходимо провести заземление электродвигателя;
  • Сопротивление между болтом заземления и всеми металлическими токоведущими частями устройства, которые доступны для касания и могут оказаться под напряжением, должно находиться в границах до 0,1 Ом;
  • Согласно госстандартов также регламентируется уровень вибрации, которую он создаёт на месте работы;
  • Шум не должен быть выше прописанного в ГОСТе;
  • Если значения превышаются, то должны быть в наличие средства, которые позволят снизить их до предусмотренных норм.

Подготовка к работе

  • Установка устройства производится на твёрдой, ровной, горизонтальной площадке, на расстоянии 1,5 м и более от горловины камеры или колодца.
  • Ось при установке должна быть размещена горизонтально, поверхность, на которую он устанавливается, расчищена, чтоб достичь устойчивости устройства.
  • Гибкий рукав, надетый на патрубок, закреплённый хомутом, опускают в колодец. Следует при этом избегать перегибов. Также необходимо обезопасить его от возможности опрокидывания внутрь колодца, например, прикрепить рукав к горловине.
  • Кабель питания с помощью зажимов «крокодил» подключают к источнику питания АКБ, постоянного тока 12 В. Внимание!!! Красный зажим соответствует плюсовому полюсу АКБ, черный – минусовому. Включение автомата приводят агрегат в действие. Рекомендуется при эксплуатации переносного вентилятора ВП-1000 завести автомобиль к которому он подключен.
  • Проверку эффективности проветривания проводят через 10-15 минут работы. Его отключают, замеряют уровень загазованности. Если значения превышают норму, его включают и повторяют процедуру.

Конструкция

  • Строение, габариты, параметры присоединения и установки представлены на схеме (рис.1);
  • Снаружи и изнутри агрегат покрывают защитными лакокрасочными материалами, соответствующими ГОСТам. Не наносят их на посадочные поверхности, пластмассовые, алюминиевые изделия, купленные уже окрашенные изделия, изделия из нержавеющей стали;

1 – выходной патрубок ф 125 мм;
2 – корпус;
3 – всасывающий патрубок;
4 – электродвигатель 0,35 кВт 1500 об/мин 12 В;
5 – щиток с автоматом включения;
6 – рама;
7 – гибкий рукав ПВХ (длина 10 м) с насадкой.

Текущий ремонт

Заключается в устранении незначительных погрешностей в работе, проверку прочности соединений крепежей, затяжке их. Проводят его в период техобслуживания.

Параметр

Значение

Производительность, м³/час

1000

Давление в номинальном режиме, Па

280

Напряжение питания, В

12

Род тока

Постоянный

Потребляемый ток, А

36

Размеры, мм (в собранном состоянии, без рукава)

430×415×430

Масса (без рукава)

20

Длина провода подключения, м

10

Рекомендуемая длина рукава, м

до 10

Внутренний диаметр рукава, мм

125

Диапазон рабочих температур, С

-30..+45

Время проветривания (в зависимости от размеров колодца или камеры), мин

5-15

Мощность электродвигаетля, кВт

0,35

Обороты электродвигаетля, об/мин

1500

Техобслуживание

  • Регулярно проводится внешний осмотр, чтоб вовремя заметить повреждения корпуса и деталей, следы масла из подшипникового узла мотора;
  • Проверяется качество болтовых и сварных креплений;
  • Проверяется качество крепления заземления вентилятора и ротора;
  • Проводится осмотр внешнего вида покрытий, при необходимости они обновляются;
  • Проточная и другие части очищаются от загрязнений и пыли;
  • Визуально проверяется степень износа, коррозийных повреждений;
  • Проверяется, насколько прочно закреплён сам насос, а также – двигатель и рабочее колесо.
